电缆识别仪

　　产品名称：电缆识别仪

　　产品简介：

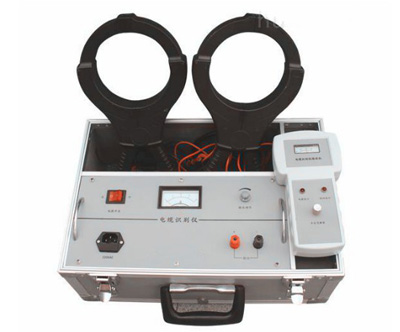

　　HLDS-II系列电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它是紧凑型仪器，装在铝合金箱内，由一个信号发生器，一个带传感器的接收机及连线构成。

　　HLDS-II系列电缆识别仪构思独特，设计巧妙，操作更简捷方便，判别更灵敏，快速，准确。

　　产品参数：

　　1、信号发生器：

　　电源：AC220V 50HZ

　　功率：1.5KVA

　　方式：间歇调制

　　2、信号接收器：检测方向及大小

　　操作步骤：

　　主机准备

　　连接：

　　1)在进行测试工作之前，将被测电缆断电，其周围环境应处于安全状态。

　　2)发生器与被测电缆相连，红色夹子与被识别电缆的一根芯线或几根芯线連到一起。将黑色夹子与地钉相連。

　　3)将电缆远端的芯线与地钉相連。

　　4)将电缆两端的铠装与地线断开。

　　5)将电源线插入电源插座。

　　开机：

　　1) 打开主机电源开关，对主机供电。

　　2) 主机开始间断向电缆发出脉动直流信号，输出脉动电流信号为30A左右。

　　2、接收机准备

　　1)缓慢调节灵敏度[1]旋钮，使电表开始指示。

　　2)注意传感器插入电缆的方向及接收机表头摆动幅度的大小。

　　测试

　　1、设置测试回路

　　为保证仪器的正常使用，应注意设置测试回路。

　　将红色输出插孔与要识别的电缆的芯线相连，将黑色输出插孔与地相连，将电缆芯线在远端与地相连。如图3所示

　　输出电流在电缆线中沿箭头方向流向远端，通过大地返回发生器，将被识别电缆的所有芯线连到一起，能得到较清楚的信号。

　　2、仪器校准

　　校准接收机时，要在始端处用传感器卡住电缆(接近发生器)，箭头指向电流方向，即指向电缆远端，然后在需要检测处用相同的接收灵敏度进行检测，用传感器将每一根电缆都卡一遍，箭头方向指向电缆远端，当卡住需要识别的电缆时，接收机表头显示读数为4-6格，且向右偏摆。

　　所有其它电缆要么没有读数，要么读数极小且电流方向相反，即向左偏摆。
