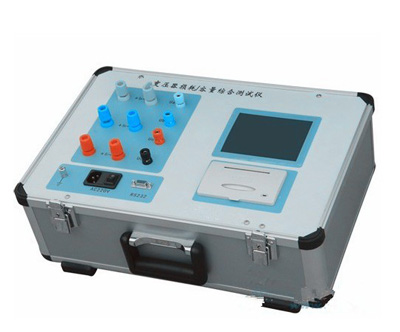

变压器综合参数测试仪

　　产品名称：变压器综合参数测试仪

　　产品特性：

　　1、可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗。

　　2、可进行谐波试验，分析至31次谐波。

　　3、仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。

　　4、做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。

　　5、单机可以完成1000KVA以下的配电变压器全电流下的负载实验;在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验(在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数)。

　　6、所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。

　　7、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

　　8、仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。

　　9、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。

　　10、面板式热敏打印机，可现场快速打印试验结果。

　　11、数据(试品设置、测量结果、测试时间等)具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。

　　12、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。

　　产品技术指标：

　　◆ 三相电压有效值：Uab、Ubc、Uca;

　　◆ 三相电压交流平均值：Uab、Ubc、Uca;

　　◆ 三相电流有效值：Ia、Ib、Ic;

　　◆ 空载损耗及空载电流百分比：Po、Io%;

　　◆ 负载损耗、阻抗电压百分比及短路阻抗：Pt、ekt、Zt;

　　◆ 任意指定温度的负载损耗、阻抗电压百分比及短路阻抗;

　　◆ 电压波形中各次谐波分量的百分比;

　　◆ 电流波形中各次谐波分量的百分比;

　　产品技术参数：

　　◆ 产品型号：HL2002

　　◆ AC：500V/60A

　　◆ 电流测量范围：0.5A～60A，测量精度0.2级

　　◆ 电压测量范围：10V～650V，测量精度0.2级

　　◆ 外加互感器可以拓宽仪器的测量范围

　　◆ 频率测量范围：40～65Hz，测量精度0.2级

　　◆ 电源输入：AC220V±10%
